140 MW u Toplani Zapad: Inženjering najvećeg vrelovodnog kotla u Srbiji

Godine 2007, MIK Projekt je završio najzahtevniji projekat vrelovodnog kotla u svojoj istoriji: kotao snage 140 MWth, koji sagoreva prirodni gas, instaliran u Toplani Zapad u Novom Sadu. Skoro dve decenije kasnije, uređaj je i dalje u kontinuiranom radu i drži distinkciju koja do danas nije nadmašena — i dalje je najveći vrelovodni kotao u Srbiji.

Ovo nije priča o isporučenom i zaboravljenom proizvodu. To je zapis o tome kako inženjering u punom obimu izgleda u praksi: odluke donete u realnim uslovima, hidraulička rešenja neophodna za prenos toplote u ovom obimu, i vrednosti performansi koje su se pokazale stabilnim tokom godina rada u osnovnom opterećenju u jednoj od najvažnijih mreža daljinskog grejanja u Srbiji.

Ključni tehnički podaci

Toplana Zapad i mreža daljinskog grejanja Novog Sada

Novi Sad ima jednu od najrazvijenijih mreža daljinskog grejanja u Srbiji. U trenutku kada je kotao u Toplani Zapad pušten u rad, gradska mreža je već obuhvatala stotine kilometara distributivnih cevovoda i hiljade podstanica, snabdevajući toplotom značajan deo urbanog stanovništva. Ukupna instalirana snaga toplotnih izvora u Novom Sadu iznosila je oko 640 MWth u 2007. godini, što znači da je jedna jedinica koju je MIK Projekt isporučio u Toplani Zapad predstavljala oko 22% te instalirane baze.

Uloga u mreži visokog opterećenja

Toplana Zapad snabdeva toplotom zapadne stambene i mešovite zone Novog Sada. U mreži ovakvog obima, kotlovi u osnovnom opterećenju čine okosnicu sistema snabdevanja toplotom: rade na ili blizu punog kapaciteta tokom cele grejne sezone, pokrivajući kontinuiranu potražnju koju vršni agregati ekonomski ne mogu da pokriju. Jedinica od 140 MW u ovoj ulozi nije rezervni kapacitet — ona je primarni izvor toplote za značajan deo grada.

Tehnički zahtevi koji iz ove uloge proizlaze su jasni, ali nemilosrdni: stabilna temperatura na izlazu pri promenljivom opterećenju, trajno visok stepen korisnosti u celom radnom opsegu i pouzdanost kakvu zahteva rad u osnovnom opterećenju u velikoj urbanoj mreži.

Mreža daljinskog grejanja Novog Sada beleži stepen korisnosti proizvodnje od oko 95–96% u poslednjim godinama, sa ukupnim stepenom korisnosti sistema (od proizvodnje do distribucije) od oko 85%. Na toj osnovi, stepen korisnosti od 97,4% koji postiže kotao u Toplani Zapad bez recirkulacije predstavlja merljiv pomak iznad proseka mreže i iznad srpskog nacionalnog proseka efikasnosti postrojenja od 91–94%, zabeleženog u recenziranim procenama sektora.

Termičke performanse: šta znači stepen korisnosti od 97,4% bez recirkulacije

Vrednost stepena korisnosti od 97,4% bez recirkulacije zahteva kontekst da bi bila pravilno shvaćena.

Kod vrelovodnih kotlova koji rade na visokim temperaturama izlaza, kondenzacija dimnih gasova na površinama razmenjivača toplote predstavlja trajan rizik. Kada je temperatura povratne vode niska, dimni gasovi se mogu ohladiti ispod tačke rose, uzrokujući taloženje kiselog kondenzata na konvektivnim površinama. Standardni inženjerski odgovor na ovaj problem je recirkulacija dela tople izlazne vode nazad u ulazno kolo, čime se temperatura na ulazu podiže dovoljno da dimni gasovi ostanu iznad tačke rose. Ovo funkcioniše, ali po cenu: smanjuje efektivnu temperaturnu razliku u kotlu i, samim tim, termički stepen korisnosti. Većina velikih vrelovodnih kotlova pri sličnim temperaturnim režimima prihvata ovaj kompromis kao nužnost.

Značaj rada bez recirkulacije

Pri temperaturi ulaza od 70°C i izlaza od 150°C, rizik od kondenzacije dimnih gasova je realan i mora biti kontrolisan kroz projektovanje sistema sagorevanja i razmenjivača toplote, a ne hidrauličnom recirkulacijom. Postizanje stepena korisnosti od 97,4% u ovim uslovima znači da kotao izvlači gotovo maksimum termodinamički raspoložive toplote iz goriva, upravljajući temperaturama dimnih gasova kroz projektovanje, a ne kroz hidrauličko zaobilazno rešenje.

Za jedinicu od 140 MW, praktična implikacija je značajna. Razlika od 1% u stepenu korisnosti pri ovoj snazi odgovara otprilike 1,4 MW toplotne energije — toplota koja bi inače izašla kroz dimnjak. Tokom cele grejne sezone u radu pri osnovnom opterećenju, ta razlika se direktno prevodi u uštede goriva i smanjene operativne troškove postrojenja.

Temperaturni režim i radni pritisak

Temperaturni režim 70°C / 150°C svrstava ovaj kotao u kategoriju vrelovodnih kotlova visokotemperaturnog tipa, koji zahtevaju strožiji projektni pristup od nižetemperaturnih sistema uobičajenih u manjim sistemima daljinskog grejanja. Radni pritisak od 12 bar konzistentan je sa zahtevima visokotemperaturnog vrelovodnog kola pri ovim izlaznim uslovima, obezbeđujući neophodnu rezervu iznad pritiska zasićenja vode na 150°C (oko 4,76 bar apsolutnih) kako bi se sprečilo isparavanje vode u kotlu i primarnom distributivnom kolu.

Ova kombinacija visoke izlazne temperature, povišenog radnog pritiska i velikog toplotnog kapaciteta definiše inženjerski okvir u kome je MIK Projekt morao da radi i u kome je postignut stepen korisnosti od 97,4%.

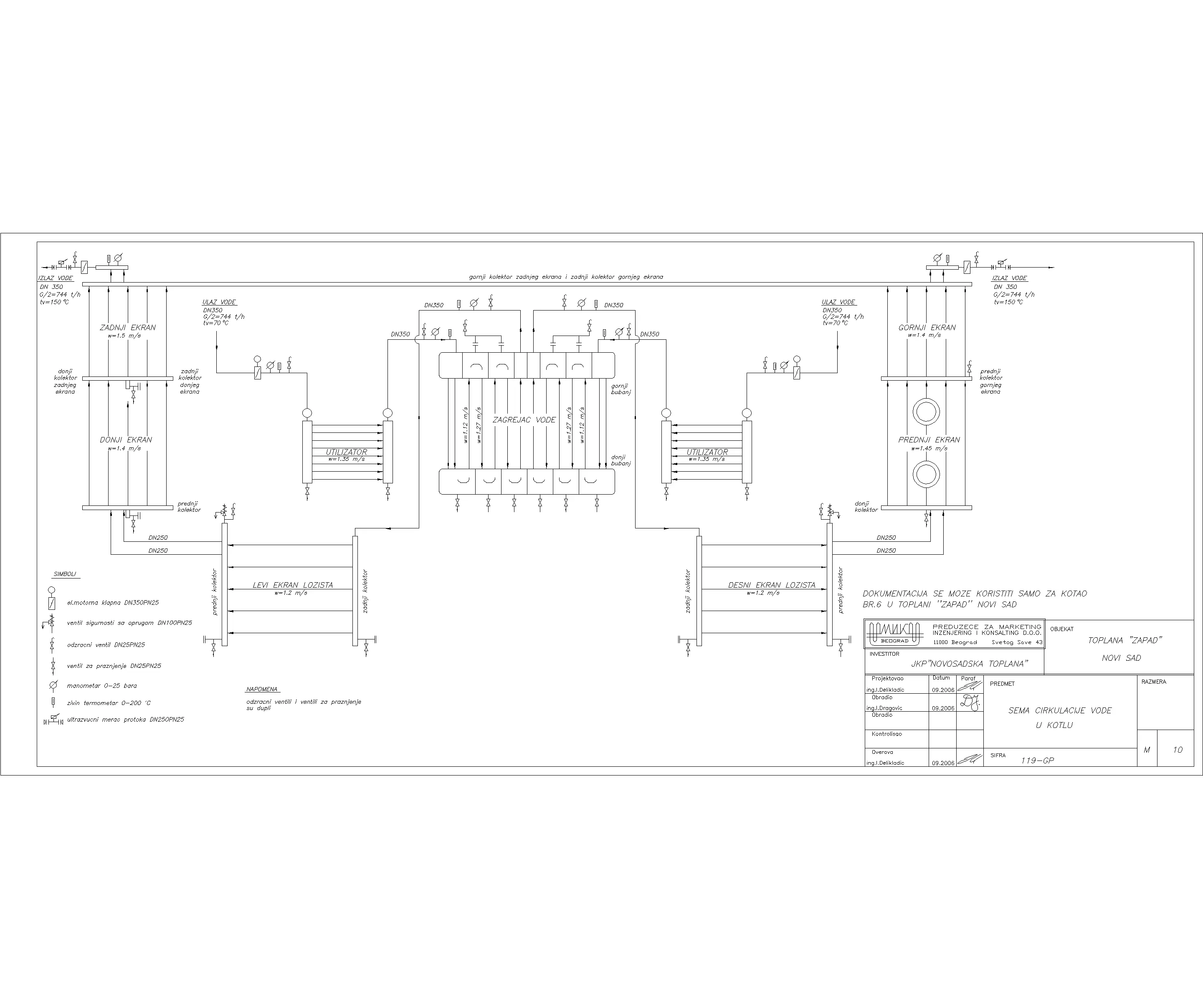

Hidrauličko projektovanje: dva paralelna vodena kola

Pri snazi od 140 MW i temperaturnoj razlici od 80°C, potrebni maseni protok kroz kotao je značajan. Primenom standardne relacije prenosa toplote:

Zašto dva paralelna kola

Provođenje 1.488 t/h tople vode kroz jedinstven tok pri pritisku od 12 bar zahtevalo bi ili izuzetno veliki prečnik posude pod pritiskom ili brzine strujanja koje bi uzrokovale neprihvatljiv pad pritiska i rizik od erozije površina razmenjivača toplote. Ni jedno ni drugo nije praktično inženjersko rešenje pri ovom obimu.

Rešenje koje je MIK Projekt primenio bilo je podela hidrauličkog kola na dva paralelna toka, od kojih svaki nosi po 744 t/h. Ovaj pristup istovremeno postiže nekoliko ciljeva:

• Upravljanje padom pritiska: Prepolovljavanje protoka u svakom kolu smanjuje pad pritiska kroz površine razmenjivača toplote, održavajući potrošnju energije cirkulacionih pumpi u prihvatljivim granicama.
• Kontrola brzine strujanja: Paralelni tokovi omogućavaju održavanje brzina strujanja na strani vode u opsegu koji maksimizuje konvektivni prenos toplote bez izazivanja erozije ili vibracija izazvanih strujanjem.
• Rezerva i upravljivost: Dva hidraulička kola pružaju određenu operativnu fleksibilnost — opterećenje se može modulisati podešavanjem rasporeda protoka između kola, a delimičan rad ostaje moguć u uslovima održavanja.
• Konstruktivna izvodljivost: Podela protoka omogućava projektovanje tlačnih delova kotla unutar dimenzija koje se mogu izraditi i transportovati, što je praktično ograničenje koje postaje odlučujuće pri ovoj veličini.

Maseni protok u kontekstu

744 t/h po kolu predstavlja značajno hidrauličko opterećenje po svakom standardu. Za poređenje, vrelovodni kotao snage 10 MW pri istoj temperaturnoj razlici zahtevao bi ukupni protok od oko 107 t/h. Kotao u Toplani Zapad provodi otprilike 7 puta veći protok kroz svako od svoja dva kola. Cevovodi, ventili, zaporni elementi i cirkulacione pumpe vezane za ovaj protok su sami po sebi značajni inženjerski elementi, svaki dimenzionisan i specificiran kao deo EPC obima MIK Projekta.

Dvokružni hidraulički raspored nije složenost dodata radi same sebe. To je direktna inženjerska posledica isporuke 140 MW kroz jednu kotlovsku jedinicu i odraz sistemskog razmišljanja koje razlikuje veliki EPC rad od standardne isporuke kotla.

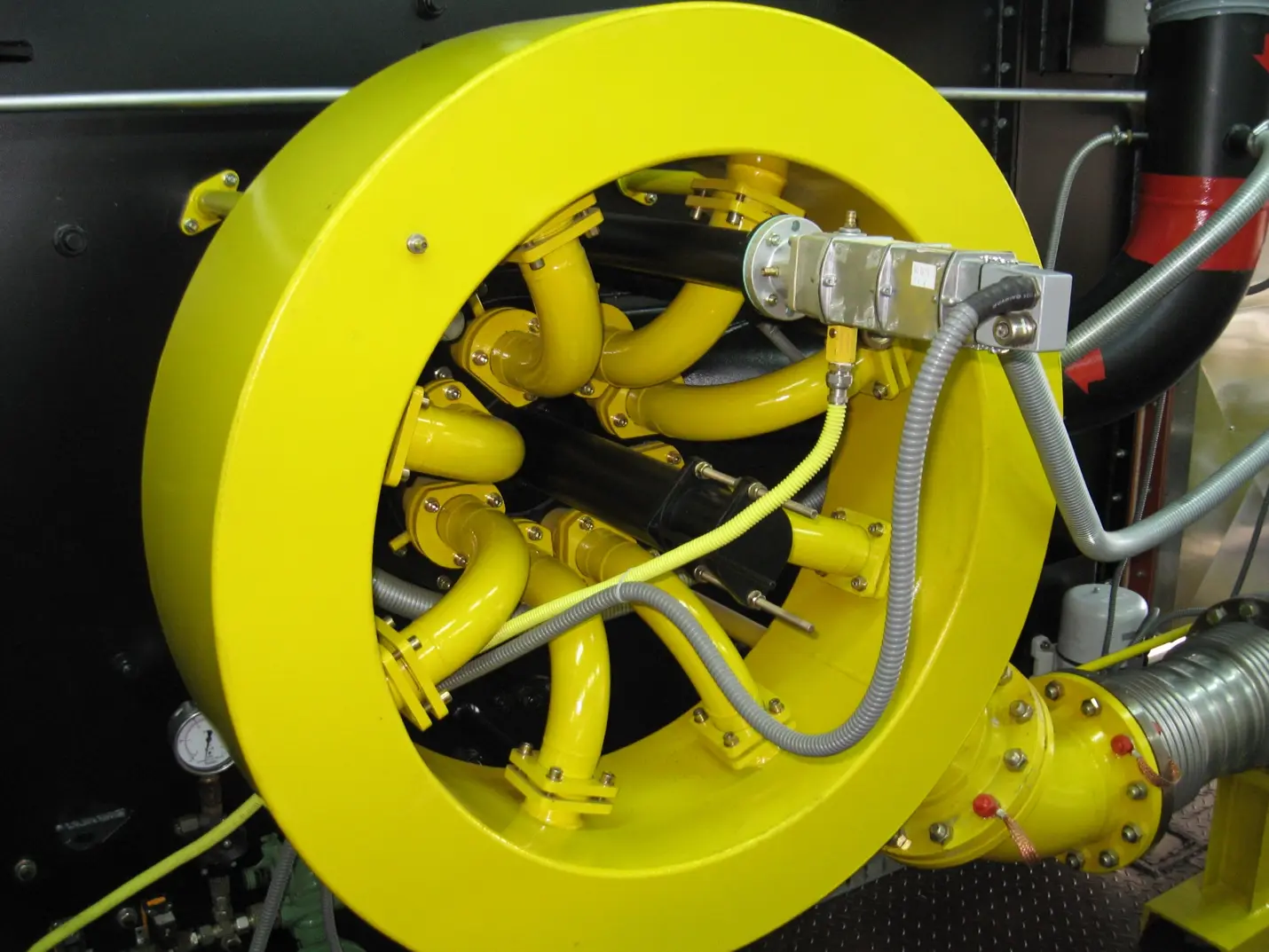

Sistem sagorevanja: dva SAACKE gorionika

Sagorevanje toplotnog ulaza od 140 MW kroz jedan kotao zahteva sistem sagorevanja koji je po obimu i preciznosti usklađen sa projektom razmenjivača toplote. MIK Projekt je specificirao dva industrijska SAACKE gorionika za jedinicu u Toplani Zapad, konfigurisana za sagorevanje u prostoru ložišta pri nazivnom kapacitetu.

Zašto dva gorionika pri ovoj snazi

Jedan gorionik sa nazivnom toplotnom snagom od 140 MW postavljao bi značajne inženjerske izazove: geometrija plamena, vreme zadržavanja u ložištu i raspodela toplotnog fluksa po površinama membranskih cevi postaju teži za optimizaciju kako se veličina gorionika povećava. Dva gorionika omogućavaju ravnomerniju raspodelu oslobađanja toplote u ložištu, smanjujući vršni toplotni fluks na bilo kojoj tački tlačnih delova i pružajući veću fleksibilnost u modulaciji opterećenja.

Raspored sa dva gorionika pri ovoj snazi takođe obezbeđuje operativnu otpornost. U slučaju da jedan gorionik zahteva održavanje ili dođe do kvara, postrojenje može nastaviti rad pri smanjenom kapacitetu umesto da se suoči s potpunim zaustavljanjem jedinice.

SAACKE kao partner u sagorevanju

Industrijski gorionici SAACKE se specificiraju za zahtevne primene gde su stabilnost sagorevanja, precizna kontrola odnosa vazduh-gorivo i dugi intervali servisiranja nepregovorivi zahtevi. Za kotao ovakvog obima koji radi u kontinuiranom osnovnom opterećenju, te karakteristike nisu opcione — one su osnovna specifikacija.

Odnos MIK Projekta sa SAACKE kao ovlašćenim predstavnikom i servisnim partnerom znači da sistem sagorevanja u Toplani Zapad nije samo nabavljen i montiran. Integrisan je u projektovanje kotla kao usklađeni sistem, pri čemu su karakteristike gorionika (oblik plamena, brzina oslobađanja toplote, opseg regulacije) koordinirani sa geometrijom ložišta i rasporedom površina razmenjivača toplote. Upravo taj nivo integracije omogućava kotlu da postigne stepen korisnosti od 97,4% bez recirkulacije: sistem sagorevanja precizno obavlja svoj deo posla, ne kompenzujući nedostatke na drugim mestima u projektu.

Inženjerski i EPC obim

Kotao u Toplani Zapad nije bio nabavni projekat. MIK Projekt je nosio punu EPC odgovornost: projektovanje, izgradnju i puštanje u rad kompletne jedinice. Ta razlika u obimu je važna, jer definiše gde leži tehnička odgovornost.

Od projektovanja do puštanja u rad

U fazi projektovanja, radovi su obuhvatali termičke i hidrauličke proračune za određivanje površine razmenjivača toplote, geometrije membranskih cevi, zapremine ložišta i dvokružnog hidrauličkog rasporeda. Tlačni delovi su projektovani u skladu sa važećim standardima za opremu pod pritiskom, pri čemu su radni pritisak od 12 bar i maksimalna temperatura na izlazu od 150°C definisali projektni okvir za posudu pod pritiskom i prateći cevovod.

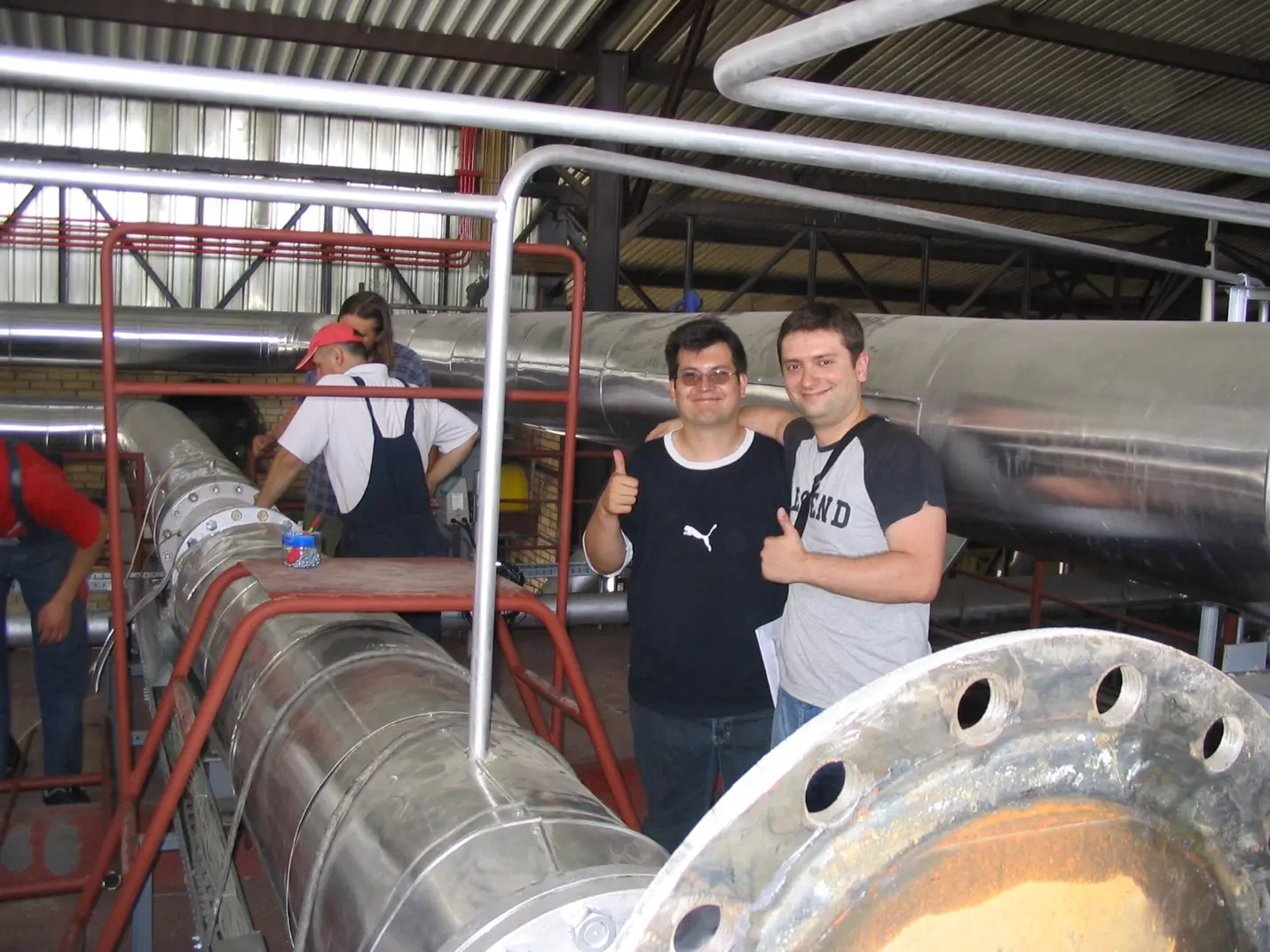

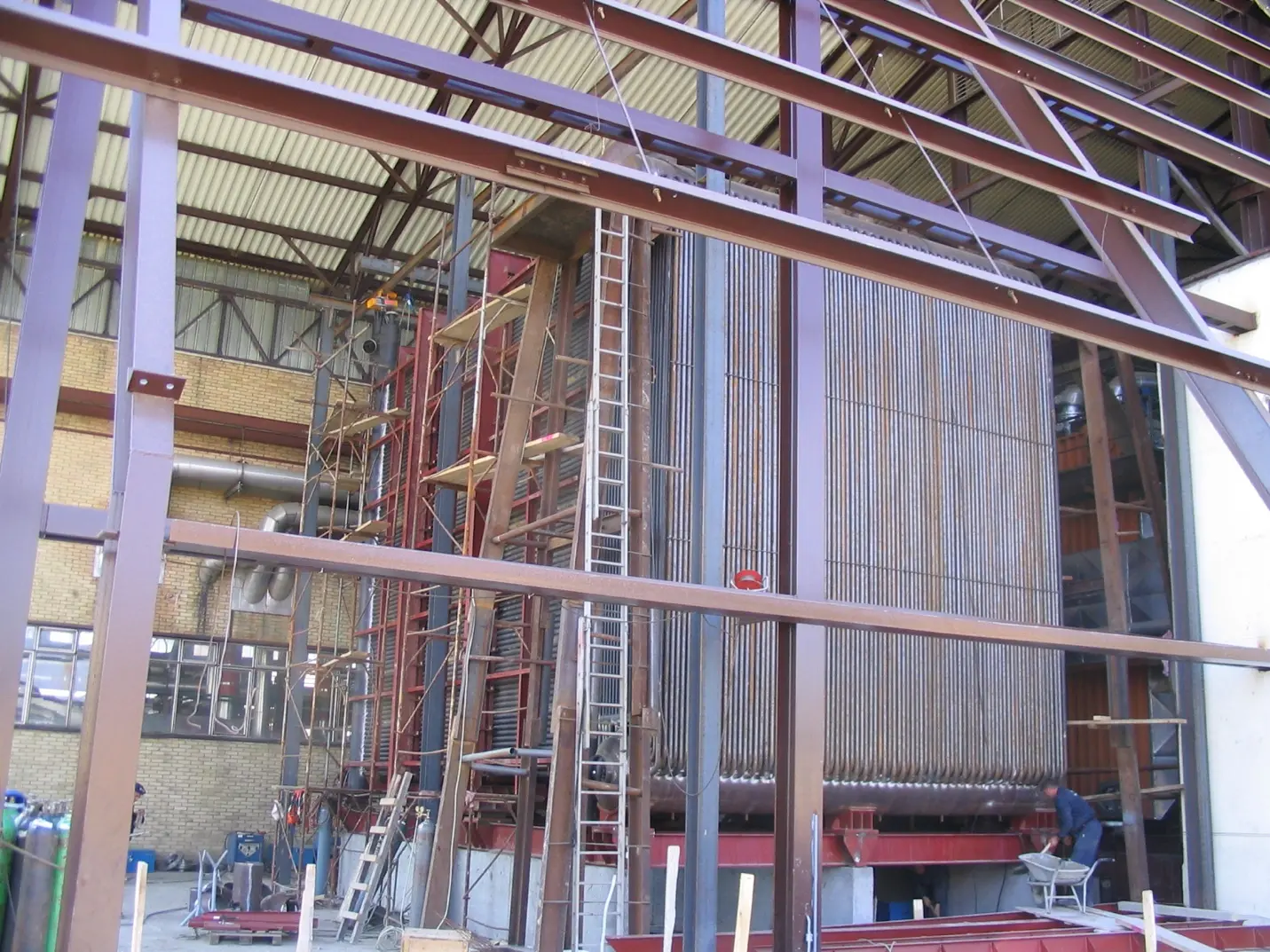

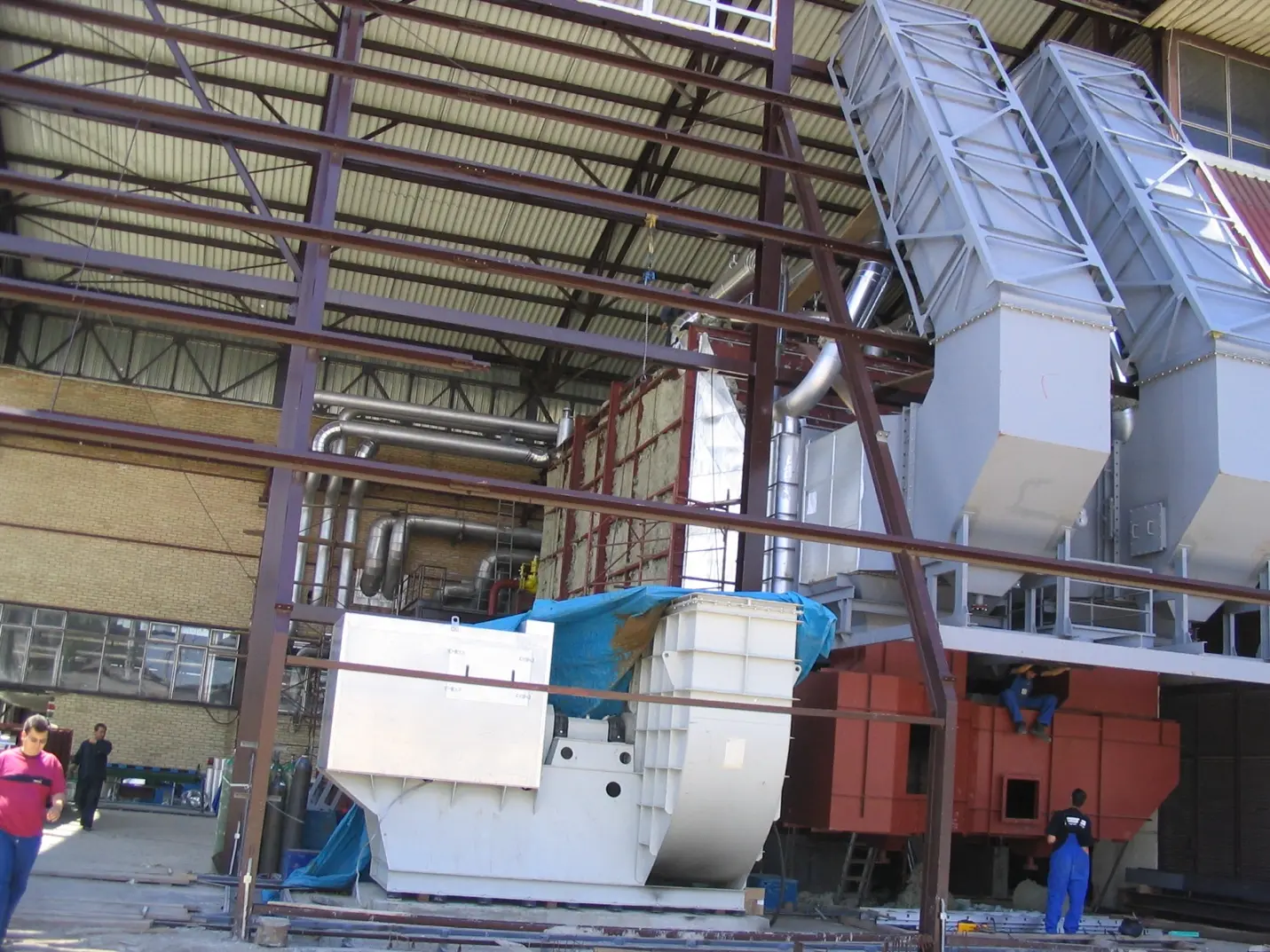

Izgradnja je obuhvatila izradu i montažu tlačnih delova kotla, integraciju dva SAACKE gorionika u konstrukciju ložišta i ugradnju svih pratećih mehaničkih, hidrauličkih i upravljačkih sistema unutar postrojenja Toplane Zapad. Pri ovom obimu, radovi na licu mesta i montaža su supstancijalni: konstrukcija kotla, kanali dimnih gasova i primarne hidrauličke veze sa distributivnom mrežom postrojenja svi su deo obima.

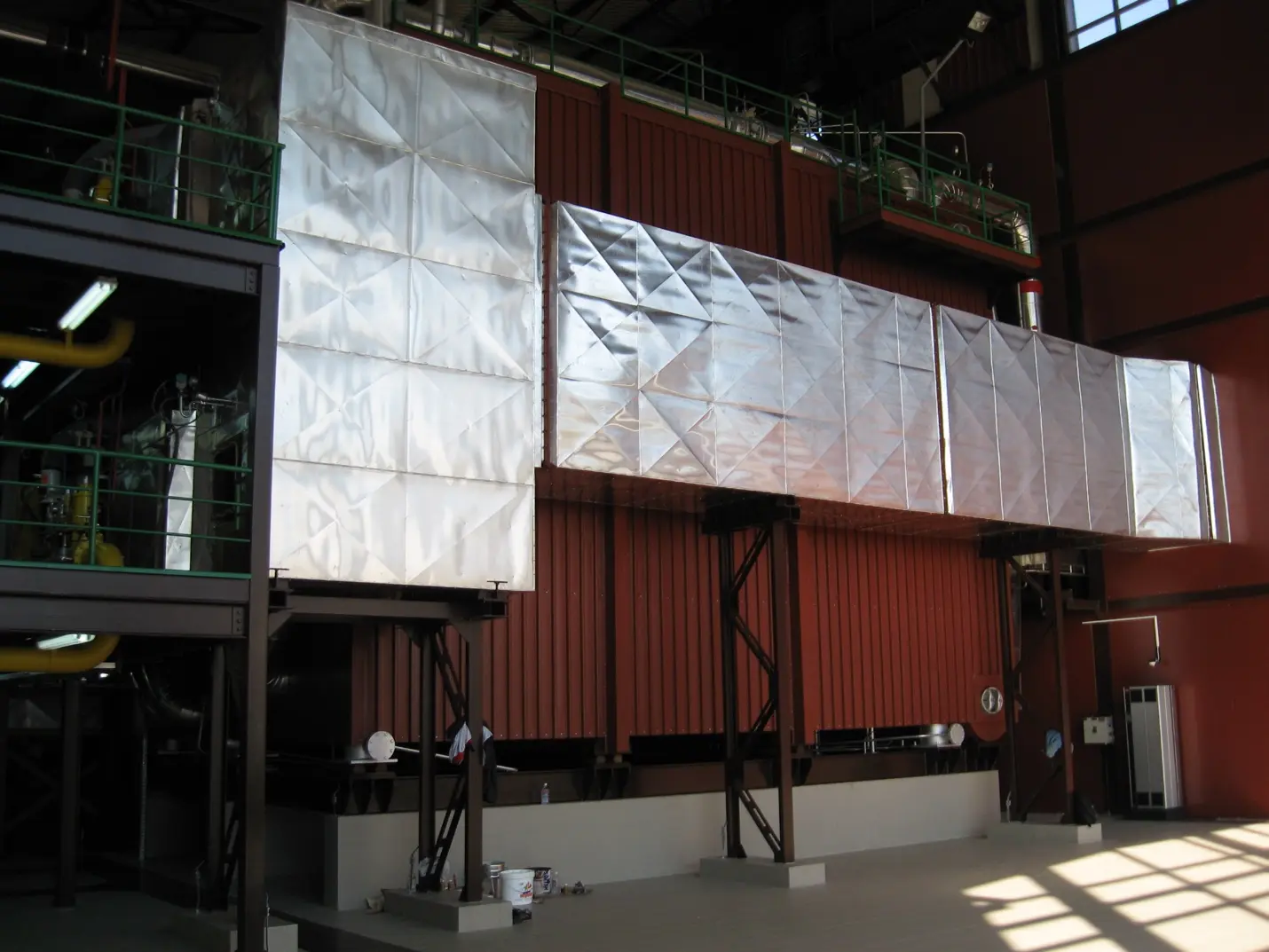

Puštanje u rad je zatvorilo krug. Jedinica je dovedena na radne uslove, gorionici su podešeni i regulisani, a hidraulička kola su izbalansirana kako bi se postigla projektovana raspodela protoka od 744 t/h po strani. Vrednost stepena korisnosti od 97,4% je rezultat puštanja u rad — izmerena vrednost performansi, a ne projektovana procena.

Šta puna EPC odgovornost znači u praksi

Razlika između isporuke kotla i realizacije EPC projekta u ovom obimu jednaka je razlici između isporuke opreme i preuzimanja odgovornosti za funkcionalan sistem. Obim MIK Projekta u Toplani Zapad obuhvatio je svaki element između priključka za snabdevanje gasom i izlaznih kolektora tople vode: sam kotao, sistem sagorevanja, hidraulički raspored, instrumentaciju i upravljanje, te verifikovane performanse pri predaji.

To je standard prema kome treba čitati projekat u Toplani Zapad — ne kao veliku narudžbinu opreme, već kao kompletnu inženjersku isporuku na gornjoj granici onoga što se od jedne vrelovodne kotlovske jedinice može tražiti.

Referenca koja nije nadmašena

Kotao u Toplani Zapad pušten je u rad 2007. godine. Od 2026. godine, nijedan vrelovodni kotao veće snage u jednoj jedinici nije instaliran u Srbiji. To nije tvrdnja zasnovana na marketinškom pozicioniranju — to je proverljiva činjenica o inženjerskom pejzažu srpskog sektora daljinskog grejanja.

Da bi se razumelo zašto je ovo važno, treba sagledati kontekst. Infrastruktura daljinskog grejanja u Srbiji je supstancijalna: ukupna instalirana snaga toplotnih izvora širom zemlje iznosi preko 6.500 MWth, pri čemu prirodni gas pokriva oko 75% proizvodnje. Unutar te instalirane baze, jedinica u Toplani Zapad sa 140 MW predstavlja obim koji nijedan domaći inženjerski projekat od tada nije dostigao u jednoj vrelovodnoj kotlovskoj jedinici.

Dugovečnost kao pravi dokaz

Inženjerske reference stare na jedan od dva načina. Neke brzo zastarevaju, zasenjene napretkom u obimu, efikasnosti ili tehnologiji. Druge ostaju relevantne jer su inženjerske odluke koje stoje iza njih bile dovoljno kvalitetne da izdrže test vremena.

Kotao u Toplani Zapad spada u drugu kategoriju. Skoro dve decenije rada u osnovnom opterećenju u mreži daljinskog grejanja visokog kapaciteta nije pasivno dostignuće. Ono odražava kvalitet originalnog projekta, integritet tlačnih delova, pouzdanost sistema sagorevanja i kompetentnost EPC izvođenja koje je sve te elemente spojilo u funkcionalnu jedinicu.

Vrednost stepena korisnosti od 97,4% zabeležena pri puštanju u rad je referentna tačka. To je broj prema kome se može meriti tekuće performanse kotla, i to je broj koji definiše ono što je MIK Projekt isporučio u Toplani Zapad. Za jedinicu ovakvog obima, postizanje te vrednosti bez recirkulacije i održavanje rada kroz skoro dve decenije jeste inženjerski zapis koji projekat u Toplani Zapad ostavlja za sobom.

Kotao u Toplani Zapad izgrađen je da služi specifičnoj ulozi u specifičnoj mreži u specifičnom trenutku razvoja srpske infrastrukture daljinskog grejanja. To je ispunio, i nastavlja da ispunjava. Skoro dve decenije neprekidnog rada u osnovnom opterećenju nisu slučajnost — to je rezultat inženjerskih odluka donetih ispravno od samog početka.

To je nasleđe koje je MIK Projekt izgradio 2007. godine, i ono i dalje stoji.

Često postavljana pitanja

Zašto je kotao u Toplani Zapad referentni projekat za MIK Projekt?

To je najveći projekat kotla u jednoj jedinici koji je MIK Projekt realizovao i i dalje najveći vrelovodni kotao u Srbiji. Jedinica je projektovana, izgrađena i puštena u rad 2007. godine u Toplani Zapad u Novom Sadu, i i danas radi kao referentna tačka za inženjering termoenergetike velikog obima.

Koje su glavne tehničke specifikacije kotla u Toplani Zapad?

Kotao je nazivne snage 140 MWth, sagoreva prirodni gas, radi na radnom pritisku od 12 bar i u temperaturnom režimu 70°C na ulazu / 150°C na izlazu. Ukupni projektovani maseni protok iznosi 1.488 t/h, podeljen na dva paralelna vodena kola po 744 t/h.

Zašto kotao koristi dva paralelna vodena kola?

Dva paralelna kola omogućavaju da se veliki ukupni protok savlada uz manji pad pritiska, bolju kontrolu brzine strujanja i praktičnije dimenzionisanje tlačnih delova. Pri ovom obimu, podela protoka je najizvodljiviji način da se održe hidrauličke performanse bez guranja projekta u nepraktične dimenzije.

Šta znači stepen korisnosti od 97,4% bez recirkulacije?

Znači da kotao postiže veoma visoke termičke performanse bez korišćenja kola recirkulacije za podizanje temperature na ulazu i izbegavanje kondenzacije. To je važno jer recirkulacija može smanjiti efektivnu temperaturnu razliku i korisnu toplotu izvučenu iz goriva.

Zašto su dva SAACKE gorionika značajna u projektu ovog kotla?

Dva gorionika pomažu da se oslobađanje toplote ravnomernije rasporedi po ložištu, poboljšavaju kontrolu opterećenja i podržavaju operativnu otpornost. Za vrelovodni kotao od 140 MW, takav raspored sagorevanja deo je celokupnog inženjeringa neophodnog za održavanje stabilnog i efikasnog rada.
