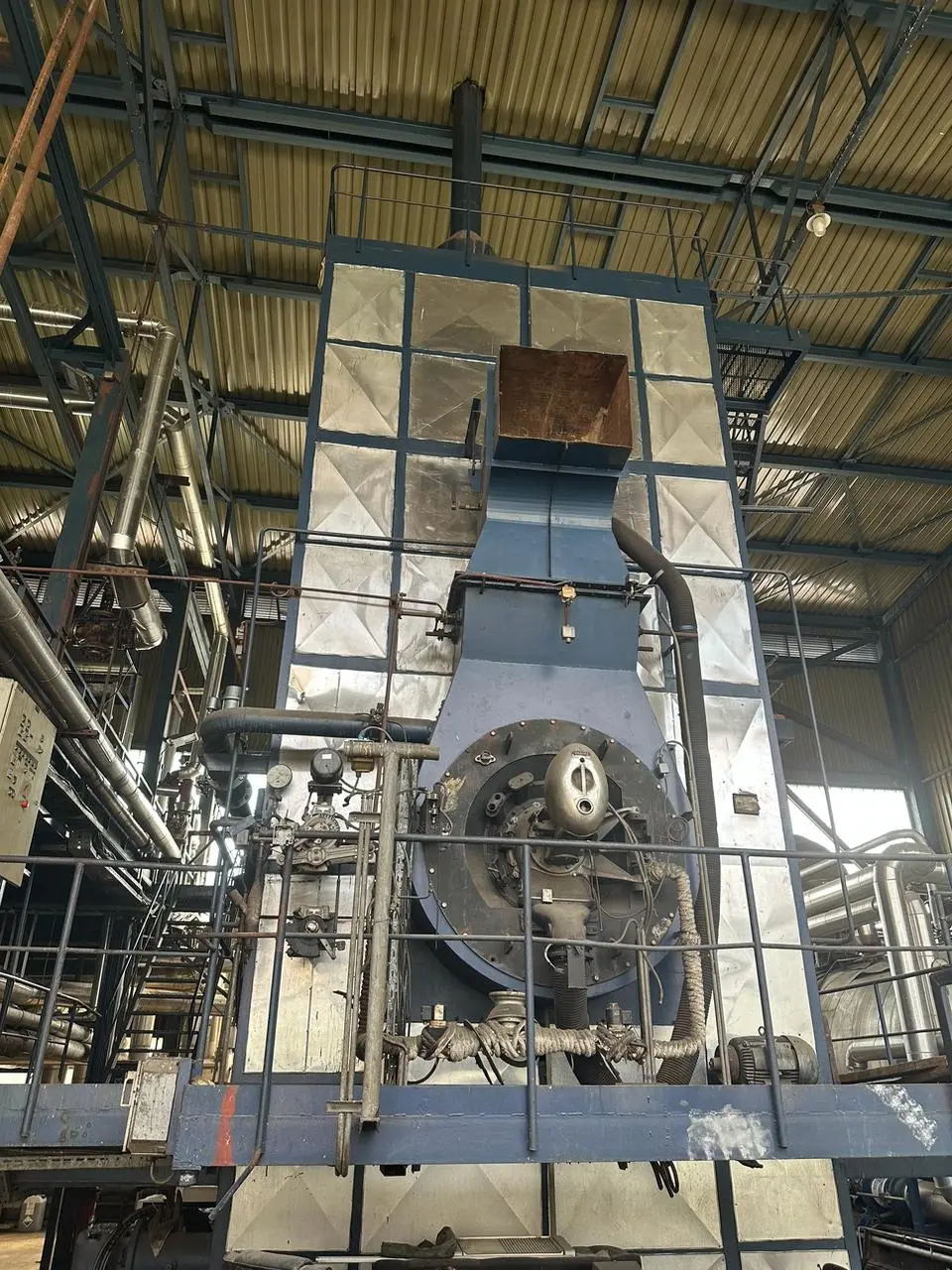

Kako zameniti zastareli industrijski kotao: vodič kroz inženjerski proces korak po korak

Zamena industrijskog kotla retko je unapred planirana. Do nje najčešće dolazi zbog neplaniranog zastoja, neuspešnog tehničkog pregleda ili računa za održavanje koji je konačno premašio cenu nove jedinice. Kada se odluka jednom donese, pritisak da se sve odradi brzo postaje realan — a brze odluke u ovoj oblasti skupo koštaju.

Ovaj vodič je namenjen inženjeru ili menadžeru pogona koji želi da preduhitri takav scenario. Bez obzira na to da li upravljate parnim kotlom koji se približava kraju projektovanog veka trajanja, toplovodnim sistemom koji više ne zadovoljava procesno opterećenje ili jedinicom koja ne može da ispuni važeće granične vrednosti emisije NOx, proces zamene prati istu strukturisanu sekvencu koraka. Preskakanje ili skraćivanje bilo koje faze je tačka u kojoj projekti prelaze budžet, rok, ili oboje.

U nastavku sledi praktičan pregled tog procesa — od inicijalnog tehničkog pregleda do konačnog puštanja u rad — sa naznačenim kritičnim tačkama u svakoj fazi.

Korak 1: Tehnički pregled i procena stanja

Pre nego što se napiše bilo kakva specifikacija ili kontaktira dobavljač, potrebna je realna slika trenutnog stanja. Tehnički pregled obuhvata mehaničko stanje postojećeg kotla, performanse sagorevanja i usklađenost sa važećim standardima (EN 12952 za vodocevne kotlove, EN 12953 za plamenocevne kotlove, kao i Direktiva o opremi pod pritiskom (PED 2014/68/EU) za opremu sa CE oznakom).

Šta pregled treba da obuhvati

• Integritet delova pod pritiskom: merenje debljine zida, mapiranje korozije, evidencija pregleda zavarenih spojeva
• Efikasnost sagorevanja: analiza dimnih gasova, odnos viška vazduha, merenje CO i NOx pri trenutnom radnom opterećenju
• Površine za razmenu toplote: zaprljanje, kamenac, stanje cevi (unutrašnje i spoljašnje)
• Gorionik i sistem upravljanja: starost, dostupnost rezervnih delova, usklađenost BMS sistema (sistema za upravljanje gorionikom) sa važećim bezbednosnim standardima (EN 746, EN 267/EN 676)
• Prateći sistemi: priprema napojne vode, pumpe, ventili, instrumentacija — ovi elementi se često previde, a kasnije dovode do dodatnih troškova

Najčešća greška u ovoj fazi

Pregled se skraćuje ili u potpunosti preskače kada je projekat već u toku. Rezultat je specifikacija zasnovana na pretpostavkama. Nedovoljno dimenzionisane zamenske jedinice, nekompatibilni sistemi goriva i iznenađenja sa temeljima tokom rušenja skoro uvek se mogu pratiti do nepotpunog pregleda.

Detaljan pregled na terenu obično traje 3 do 5 dana i višestruko se isplati kroz izbegnute naknadne intervencije.

Korak 2: Definisanje obima zamene i izrada poslovnog obrazloženja

Rezultati pregleda odgovaraju na tehničko pitanje: zamena ili rekonstrukcija (retrofit)? Taj odgovor određuje obim projekta, a obim projekta određuje šta se iznosi pred menadžment radi odobrenja.

Zamena ili retrofit: okvir za odlučivanje

Izrada internog poslovnog obrazloženja

Ovde zastaje najveći broj inženjerskih projekata. Tehnička argumentacija je jasna, ali finansijsko obrazloženje nije pripremljeno. Da bi projekat zamene prošao kroz proces odobravanja, potrebna su tri broja:

1. Trenutna osnovna vrednost operativnih troškova — potrošnja goriva i troškovi održavanja za period od 12 do 24 meseca, sa jasno razdvojenim troškovima interventnog (reaktivnog) i planiranog preventivnog održavanja. Visok udeo interventnog održavanja je najjači argument u prilog zameni.
2. Projektovana ušteda energije — savremeni industrijski kotao sa termičkom efikasnošću od 88 do 92%, u poređenju sa zastarelom jedinicom na 78 do 82%, predstavlja poboljšanje od 6 do 14 procentnih poena. Za pogon koji radi 6.000 sati godišnje, ta razlika se meri u desetinama hiljada evra uštede na godišnjem nivou.
3. Cena otkaza — za kotlove starije od 20 godina, treba modelovati trošak neplaniranog otkaza usred sezone: premije za hitne intervencije, zastoj proizvodnje i privremeno obezbeđivanje toplote. Prema podacima Ministarstva energetike SAD (U.S. Department of Energy), izbegnuti trošak samo jednog neplaniranog otkaza često sam po sebi opravdava investiciju u zamenu.

Korak 3: Tehnička specifikacija i izbor dobavljača

Kada je obim projekta odobren, sledeći korak je izrada tehničke specifikacije dovoljno detaljne da omogući upoređivanje ponuda i da izvođača obaveže na odgovornost tokom realizacije.

Šta obuhvata potpuna specifikacija za zamenu kotla

• Termički i procesni parametri: nazivna snaga (MW ili t/h pare), radni pritisak (bar), polazna i povratna temperatura, minimalni i maksimalni opseg opterećenja
• Vrsta goriva i fleksibilnost: trenutno gorivo, eventualni budući zahtevi za prelazak (npr. kosagorevanje biomase, spremnost za mešavine sa vodonikom)
• Granične vrednosti emisije: NOx, CO i čestice, u skladu sa lokalnim ekološkim dozvolama i važećim graničnim vrednostima Direktive EU o industrijskim emisijama (IED)
• Primenjivi standardi: EN 12952 ili EN 12953, zahtevi za CE oznaku prema PED direktivi, standard za BMS (EN 746-2 ili ekvivalent)
• Ograničenja na lokaciji: dimenzije kotlarnice, nosivost postojećih temelja, pristupni putevi za dopremu opreme, visina i presek dimnjaka
• Obim isporuke: da li je izvođač zadužen samo za inženjering, samo za isporuku ili za potpuni EPC (inženjering, nabavka, izgradnja, puštanje u rad)

Ocena dobavljača

Tehnički potkovan kupac ocenjuje dobavljače prema četiri kriterijuma, sledećim redosledom:

1. Reference u uporedivim primenama — isti tip kotla, sličan kapacitet, isti sektor. Zatražite kontakt podatke referenci i proverite ih.
2. Proizvodni kapacitet i sertifikati — proizvodnja usklađena sa PED direktivom, sertifikat za zavarivanje EN ISO 3834-2 i dokumentovan sistem upravljanja kvalitetom.
3. Pokrivenost obima posla — da li dobavljač može da preuzme kompletan EPC obim ili ćete morati sami da koordinišete više podizvođača?
4. Posvećenost servisu i rezervnim delovima — kotao je investicija sa vekom trajanja od 20 do 25 godina. Sposobnost dobavljača da ga servisira tokom celog tog perioda važnija je od početne cene.

Ponuda sa najnižom cenom retko je i ponuda sa najnižim ukupnim troškom vlasništva. Jedinica koja stigne bez CE dokumentacije, ili izvođač bez iskustva sa PED direktivom, stvaraju probleme sa usklađenošću koje je naknadno skupo rešavati.

Korak 4: Inženjerski projekat i planiranje

Nakon izbora izvođača počinje inženjerska faza. U njoj se zamena detaljno projektuje, a odluke donete u ovoj fazi određuju da li će instalacija teći glatko ili ne.

Ključni inženjerski rezultati

• 3D raspored i detekcija kolizija — posebno važno u prostorno ograničenim kotlarnicama gde postojeći cevovodi, čelična konstrukcija i pristupni putevi ograničavaju šta se može instalirati bez izmena
• Hidraulički i termički proračuni — potvrda da se nova jedinica uklapa u postojeći distributivni sistem bez potrebe za potpunom zamenom cevovoda
• Procena temelja i konstrukcije — novi kotao može imati drugačiju osnovu, masu ili profil vibracija u odnosu na jedinicu koja se uklanja
• Projektovanje sistema sagorevanja — dimenzionisanje gorionika, konfiguracija dovoda goriva, logika BMS sistema i integracija sa postojećim sistemom upravljanja postrojenjem
• Dokumentacija za dozvole — prijava opreme pod pritiskom nadležnom organu, izmene ekoloških dozvola u slučaju promene parametara emisije

Gde projekti gube vreme

Najčešći uzrok kašnjenja u ovoj fazi su nepotpuni podaci sa lokacije. Ako postojeći izvedbeni (as-built) crteži nisu tačni ili ne postoje, inženjerski tim radi na osnovu pretpostavki koje se kasnije koriguju tokom instalacije, uz znatan trošak. 3D lasersko skeniranje postojeće kotlarnice pre početka inženjeringa eliminiše ovaj rizik i standardna je praksa kod svake kompleksnije zamene.

Paralelna aktivnost koja se često potcenjuje jeste plan za deaktivaciju stare jedinice. Pregled na prisustvo azbesta, procedure pražnjenja i izolacije, kao i redosled rušenja moraju biti projektovani uporedo sa novom instalacijom, a ne naknadno.

Korak 5: Instalacija, mehaničko završavanje i ispitivanje pritiskom

Instalacija je faza u kojoj postaje vidljiv kvalitet svih prethodnih koraka. Dobro projektovan projekat sa kompletnom dokumentacijom instalira se predvidivo. Projekat koji je preskočio korake 1 do 4 svakodnevno generiše RFI zahteve (zahteve za dodatnim informacijama) i izmene obima radova.

Redosled instalacije kod tipične zamene kotla

1. Deaktivacija i uklanjanje stare jedinice — izolacija, pražnjenje, isključivanje priključaka goriva, električnih instalacija i cevovoda; rušenje i uklanjanje sa lokacije
2. Priprema temelja — sve potrebne izmene nosive konstrukcije, uključujući injektiranje, ugradnju sidrenih vijaka i antivibracionih oslonaca
3. Dopremanje i postavljanje kotla — veće jedinice se po pravilu dopremaju u delovima; planovi manipulacije i dizanja kranom moraju biti pripremljeni unapred
4. Priključivanje cevovoda — polaz i povrat, dovod goriva, ispust, odvod sigurnosnih ventila, priključak dimovoda na dimnjak
5. Električno povezivanje i BMS ožičenje — sistem za upravljanje gorionikom, instrumentacija, blokade i integracija sa SCADA sistemom postrojenja ili sistemom za upravljanje zgradom
6. Hidraulično ispitivanje pritiskom — obavezno prema PED direktivi; sistem se pritiska na 1,5 puta maksimalno dozvoljeni radni pritisak (MAWP) i drži na tom nivou u propisanom trajanju

Ispitivanje pritiskom: šta može poći po zlu

Hidrostatičko ispitivanje pritiskom nije formalnost. To je osnovna provera da su svi zavareni spojevi i priključci pod pritiskom ispravni. Otkazi u ovoj fazi nisu retki, posebno kada su terenski zavari rađeni pod vremenskim pritiskom. Svaki otkaz zahteva popravku, ponovno ispitivanje i dokumentovanje — što produžava rok realizacije za dodatne dane.

Kod usluga instalacije i puštanja u rad kompleksnih industrijskih zamena, protokol ispitivanja pritiskom treba dogovoriti sa izvođačem pre mobilizacije, a ne pregovarati na samoj lokaciji.

Korak 6: Puštanje u rad i verifikacija performansi

Puštanje u rad nije isto što i prvo pokretanje. Prvo pokretanje je trenutak kada se gorionik prvi put upali. Puštanje u rad je strukturisan proces provere da kompletan sistem — kotao, gorionik, upravljanje, sigurnosni uređaji i prateća oprema — radi u skladu sa specifikacijom pod realnim radnim uslovima.

Redosled aktivnosti pri puštanju u rad

1. Provere pre puštanja u rad: provera svih mehaničkih priključaka, kalibracije instrumenata, podešenih vrednosti sigurnosnih ventila i logike BMS sistema, pre uvođenja toplote
2. Hladna funkcionalna ispitivanja: testiranje svih blokada, alarma i sekvenci hitnog zaustavljanja dok je gorionik isključen
3. Prvo paljenje: kontrolisano prvo pokretanje pri minimalnom opterećenju, uz praćenje stabilnosti plamena, parametara sagorevanja i odziva sistema upravljanja
4. Ispitivanje pod opterećenjem: postepeno provođenje jedinice kroz radni opseg (tipično 25%, 50%, 75% i 100% opterećenja) uz merenje toplotnog učinka, efikasnosti sagorevanja i sastava dimnih gasova na svakom nivou
5. Verifikacija emisije: analiza dimnih gasova kojom se potvrđuje da vrednosti NOx, CO i O₂ zadovoljavaju granice iz dozvole i vrednosti navedene u specifikaciji
6. Prijemno ispitivanje performansi: formalno ispitivanje, tipično u trajanju od 72 sata neprekidnog rada, sa dokumentovanim rezultatima koje potpisuju i izvođač i klijent

Propust koji većina inženjera previdi

Optimizacija sagorevanja se često tretira kao jednokratna aktivnost prilikom puštanja u rad. U praksi, performanse sagorevanja se vremenom menjaju usled habanja komponenti gorionika, varijacija u kvalitetu goriva i promena profila radnog opterećenja. Redovno servisno održavanje sa periodičnom analizom dimnih gasova upravo je ono što čuva dobitke u efikasnosti koji su prvobitno opravdali investiciju u zamenu.

Izveštaj o puštanju u rad — koji obuhvata sve rezultate ispitivanja, evidenciju kalibracija i izvedbenu dokumentaciju — obavezan je rezultat ove faze. On je ujedno i referentni dokument za svaki servisni pregled tokom celog radnog veka kotla.

Planiranje zamene kotla: odakle početi

Šest koraka opisanih iznad sledi jedan za drugim iz jasnog razloga. Svaki od njih proizvodi rezultate od kojih zavisi naredni korak. Detaljan pregled omogućava tačnu specifikaciju. Tačna specifikacija čini izbor dobavljača smislenim. Kompletan inženjerski paket čini instalaciju predvidivom. Predvidiva instalacija pretvara puštanje u rad u proces verifikacije, a ne u rešavanje problema.

Projekti koji krenu po zlu skoro uvek su oni kod kojih je pritisak da se sve uradi brzo doveo do skraćivanja ili preskakanja neke od ovih faza. Trošak saniranja loše specificiranog ili loše instaliranog kotla dosledno premašuje trošak pravilnog sprovođenja procesa od samog početka.

Ako se vaš pogon približava odluci o zameni kotla — ili ste već prešli tačku u kojoj popravka ima ekonomskog smisla — pravi prvi korak je strukturisana tehnička procena, a ne ponuda dobavljača.

Najčešća pitanja

Koliko traje projekat zamene industrijskog kotla, od početka do kraja?

Ukupan rok zavisi od veličine kotla i kompleksnosti lokacije, ali realan opseg za potpunu EPC zamenu iznosi 20 do 40 nedelja, od pokretanja projekta do zvaničnog prijema nakon puštanja u rad. Najveća promenljiva je rok isporuke opreme: industrijski kotao projektovan po meri, naručen prema specifikaciji, može zahtevati 16 do 28 nedelja za proizvodnju i isporuku. Inženjering, priprema lokacije i pribavljanje dozvola teku paralelno gde god je to moguće, ali datum isporuke opreme po pravilu određuje ukupan raspored.

Kada popravka prestaje da ima ekonomski smisao i zamena postaje ispravna odluka?

Široko prihvaćeno pravilo: kada godišnji troškovi popravke premaše 30 do 50% cene zamene jedinice, ili kada je kotao imao više od jednog velikog prinudnog zastoja godišnje, zamena je po pravilu ekonomski isplativije rešenje. Pored troška, postoje i faktori koji ne trpe kompromis: ako sud pod pritiskom ne prođe hidrostatičko ispitivanje, ako kritični rezervni delovi više nisu dostupni kod proizvođača, ili ako se jedinica ne može uskladiti sa važećim graničnim vrednostima NOx emisije samo rekonstrukcijom gorionika. U tom trenutku popravka nije strategija — ona je samo odlaganje.

Da li je potpuna zamena kotla uvek neophodna, ili rekonstrukcija gorionika može rešiti problem?

Ne uvek. Ako je sud pod pritiskom u prihvatljivom stanju, a glavni problemi su efikasnost sagorevanja i usklađenost sa propisima o emisiji, rekonstrukcija gorionika modernim low-NOx sistemom sagorevanja često je najisplativija intervencija. Retrofit može dovesti emisiju NOx u sklad sa važećim graničnim vrednostima Direktive EU o industrijskim emisijama (IED) i vratiti 6 do 10 procentnih poena termičke efikasnosti, bez kapitalnog troška potpune zamene. Tehnički pregled (Korak 1) je ono što određuje koji je pristup opravdan — ne pretpostavka.

Šta CE oznaka prema PED direktivi znači za projekat zamene kotla i da li je obavezna?

Direktiva o opremi pod pritiskom (PED 2014/68/EU) predstavlja regulatorni okvir EU koji uređuje projektovanje, proizvodnju i ocenjivanje usaglašenosti opreme pod pritiskom. Za industrijske kotlove iznad određenih granica pritiska i zapremine (oprema kategorije III i IV prema PED direktivi), CE oznaka je obavezna pre nego što se oprema može staviti u pogon. U praksi, to znači da kotao mora biti projektovan i proizveden u skladu sa harmonizovanim EN standardima (EN 12952 ili EN 12953), da mora proći kontrolu od strane nezavisnog imenovanog tela (Notified Body) i da mora biti praćen Deklaracijom o usaglašenosti i tehničkim dosijeom. Kupovina kotla bez CE dokumentacije stvara obavezu usklađivanja koju je naknadno, nakon instalacije, skupo rešavati.

Koliku uštedu energije pogon realno može očekivati nakon zamene zastarelog kotla?

Realan opseg je 15 do 30% uštede u potrošnji goriva, u zavisnosti od početne efikasnosti jedinice koja se zamenjuje i broja radnih sati pogona. Zastareli kotao sa termičkom efikasnošću od 78 do 82%, zamenjen savremenom jedinicom sa efikasnošću od 88 do 92%, predstavlja poboljšanje od 6 do 14 procentnih poena. Za pogon koji radi 6.000 sati godišnje na prirodni gas, ta razlika se pretvara u merljivu godišnju uštedu — često u rasponu od desetina hiljada evra. Period povraćaja investicije od 3 do 7 godina tipičan je za dobro specificirane zamene. Ova vrednost je verodostojna jedino ako se optimizacija sagorevanja održava kroz redovan servis nakon puštanja u rad.

Koje pripreme na lokaciji je potrebno završiti pre instalacije novog kotla?

Pre nego što kotao stigne na lokaciju, temelj mora biti izliven, negovan i potvrđen prema propisanoj nosivosti, sa proverenim položajem sidrenih vijaka; dovod goriva doveden do kotlarnice sa odgovarajućim pritiskom i protokom; pripremljena priključna mesta za napojnu vodu ili grejni krug uz sistem za pripremu vode u funkciji; potvrđen glavni električni priključak i trase upravljačkih kablova uz dogovorenu lokaciju BMS ormana; potvrđeno priključno mesto dimovoda na odgovarajućoj visini i preseku; i potvrđen plan dizanja kranom sa oslobođenim pristupnim putevima za dopremu. Koordinacija ovih aktivnosti paralelno sa proizvodnjom opreme je ono što projekat zamene drži u okviru roka.

Kada treba zakazati prvu servisnu posetu nakon puštanja u rad?

Prva planirana poseta održavanja, koja uključuje potpuno podešavanje sagorevanja i analizu dimnih gasova, treba da bude zakazana 6 do 12 meseci nakon puštanja u rad. Time se utvrđuje nova referentna vrednost performansi jedinice pod realnim radnim uslovima i potvrđuje da parametri sagorevanja nisu odstupili od vrednosti zabeleženih pri puštanju u rad. Nakon toga, godišnji intervali planiranog održavanja su standard za većinu industrijskih kotlova, uz međupreglede u zavisnosti od broja radnih sati i vrste goriva. Ugovor o servisu i održavanju sa izvođačem koji je sproveo puštanje u rad najpouzdaniji je način da se zaštite dobici u efikasnosti koji su opravdali investiciju u zamenu.
